Příkon: | 4000 W |
Točná délka: | 1000 mm |
Napětí: | 400 V |
Točný Ø nad ložem: | 460 mm |
Točný Ø nad sedl.mezerou: | 630 mm |
Točný Ø nad suportem: | 275 mm |
Délka sedlové mezery: | 200 mm |
Průměr uni.sklíčidla 3 čel.: | 200 mm |
Průchod vřetene: | 52 mm |
Posuv pinoly: | 170 mm |
Rozsah otáček: | 40 - 1 800 min.ֿ¹ |
Počet stupňů otáček: | 12 |
Závity metrické - počet stupňů: | 24 |
Závity palcové - rozsah: | 1 - 72 záv./1" |
Závity palcové - počet stupňů: | 61 |
Závity modulové - počet stupňů: | 20 |
Závity diametrální - rozsah: | 3 - 96 DP |
Závity diametrální - počet stupňů: | 37 |
Automatický posuv podélný - počet stupňů: | 122 |
Automatický posuv příčný - počet stupňů: | 122 |
Max.posuv nož.suportu: | 135 mm |
Max.posuv příč.suportu: | 280 mm |
Max.posuv podél.suportu: | 900 mm |
Hmotnost: | 1645 kg |
Rozměry (d x š x v): | 2 360 x 1 000 x 1 200 mm |

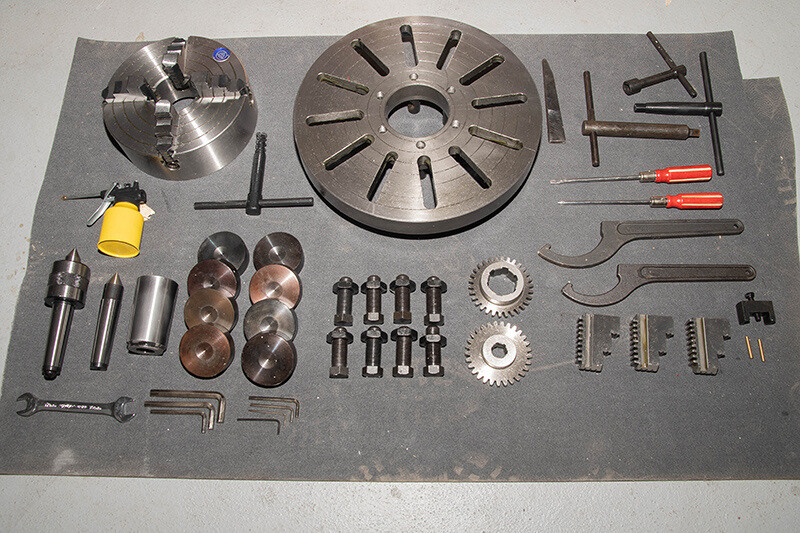

3- čelisťové sklíčidlo O 200 mm
4- čelisťové sklíčidlo O 250 mm (sam. nast. čelisti) + příruba
Osvětlení
Brzda
Chlazení
Mechanický doraz
Indikátor závitů
Lícní deska O 400 mm

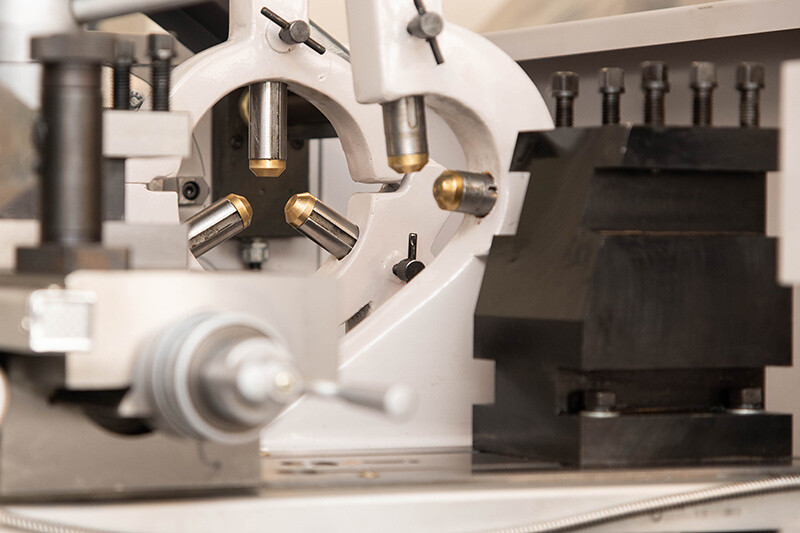

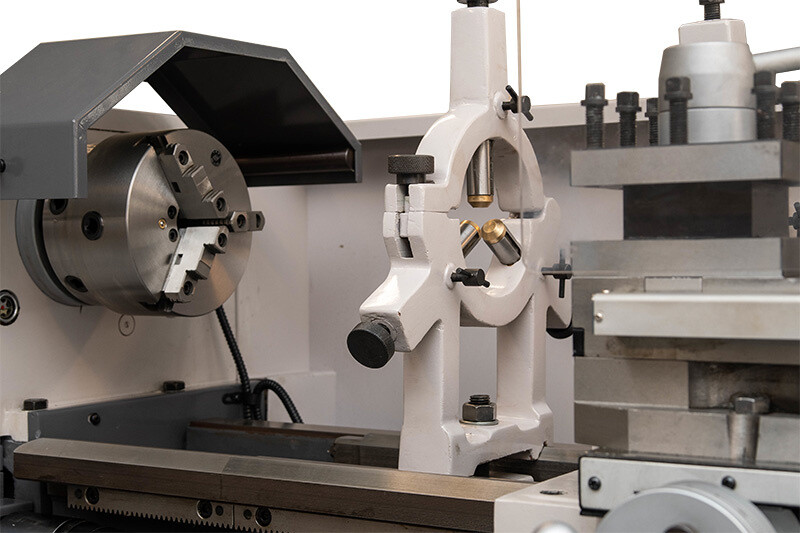

Luneta pevná max. O 120 mm
Luneta pohyblivá max. O 40 mm
Pevný hrot Mk IV
Otočný hrot Mk IV
Redukční pouzdro Mk VI/ Mk VI
Prokluzová spojka suportu

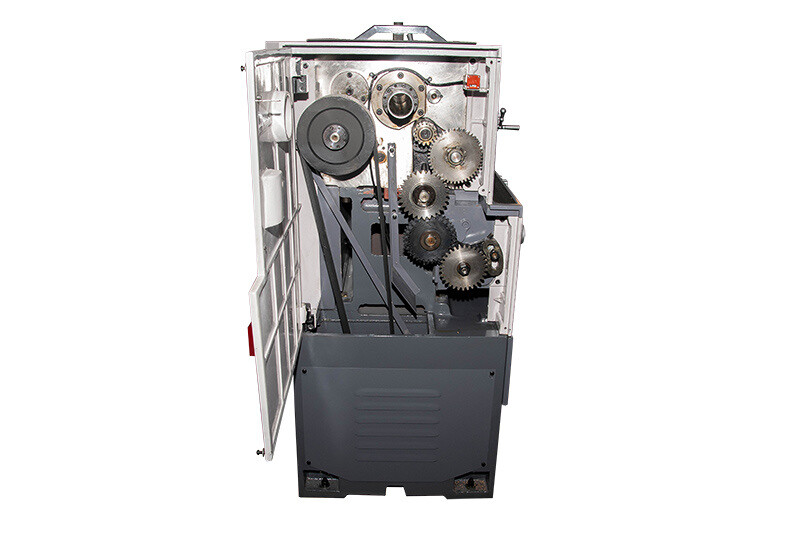

Sada ozubených kol
Montážní nářadí

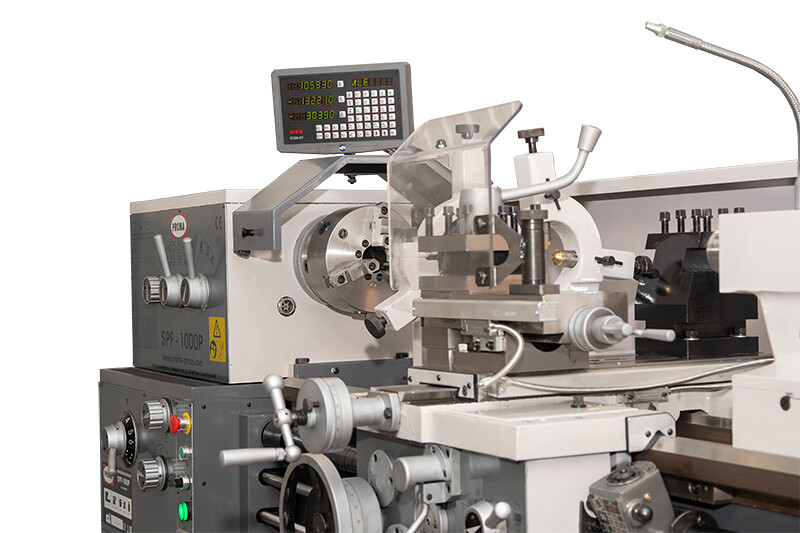

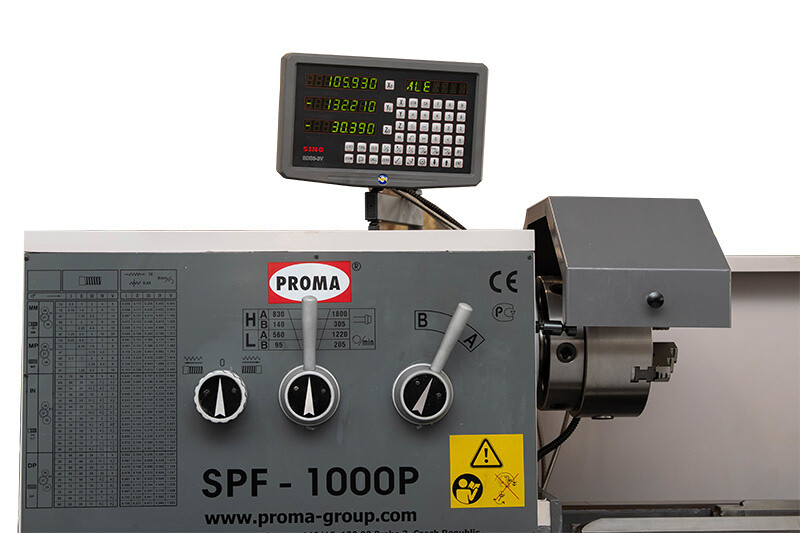

Digitální odměřování os X, Y, Z
